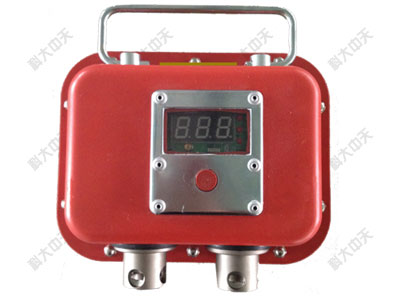

YHY60（B）矿用本安型数字压力计

一、产品概述

1.1用途

YHY60（B）矿用本安型数字压力计（以下简称压力计），用于检测记录单体支柱、油压式液压枕、油压式锚杆锚索测力计、油压式钻孔应力计等顶板支护及压力监测设备的压力值，并可对高低压力进行限定，报警指示。

1.2特点

采用了红外无线数据通讯和微功耗的电路设计，大大提高了仪器的使用可靠性和电源的使用寿命，采用光控唤醒技术即方便用户使用，又达到节电目的。本产品可长期在井下使用，无需维护，是传统的机械式仪表的理想替代产品。

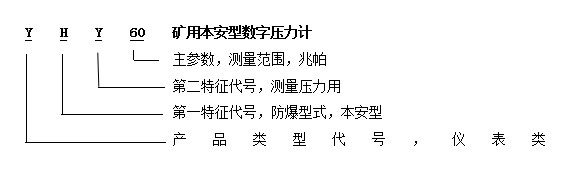

1.3型号的组成及其代表意义

1.4使用环境

• 温度：0～40℃

• 相对湿度：≤95%（25℃）

• 大气压力：80～106kPa

• 可在含有甲烷及煤气爆炸环境的矿井中使用

1.5防护等级：IP54

1.6防爆型式：矿用本质安全型

1.7防爆标志：Ex ib I Mb

二、主要功能及技术指标

• 测量范围：（0～60）MPa

• 分辨率：0.1MPa

• 电源：3节三圈霸道1＃干电池串联组成的本安电池组

• 外型尺寸(L×b×h)(mm)：196×152×76mm

• 重量：2.5kg

• 本安参数：工作电压： 4.5V     工作电流：≤25m     AUo：4.5V      Io：8A

• 测量通道数：1

• 显示方式：LED  数码显示

• 通讯方式：红外无线通讯

• 通讯距离：≤1.5m

• 通讯波特率：1200bps

三、安装方式：吊挂或固定安装
